82～86英寸NW6系列納米智慧黑板
產品參數：
納米智慧黑板概述納米智慧黑板是一款智能互動教學設備，它集電容觸控、液晶顯示、電腦主機、多媒體視頻展臺以及傳統手寫黑板功能于一體。
產品介紹
1.納米智慧黑板概述
納米智慧黑板是一款智能互動教學設備，它集電容觸控、液晶顯示、電腦主機、多媒體視頻展臺以及傳統手寫黑板功能于一體。涵蓋了觸控互動、多媒體教學和粉筆書寫，將傳統的教學黑板和可感知的互動黑板進行無縫融合。
2、納米智能黑板的特點
（1）表面防水防爆防幅射，可使用多種材質書寫筆
可以使用粉筆、水筆、無塵粉筆直接書寫、擦除，筆跡易擦除和清洗；配合智能卡可實現自動感應開機，陽光照射環境下也能正常觸控使用；前面板采用4mm鋼化玻璃，可防爆、防刮擦、抗擊打; Android與Windows雙備份操作系統，支持在任意通道批注書寫功能。
（2）多媒體交互，輕松實現智慧教學
支持視頻、音樂、圖片、ppt等各類多媒體教學素材，海量教學軟件和資源隨心下載，簡單易用的用戶界面，教師上手快，學習成本低。
（3）顯示屏防眩光處理，防藍光護眼
有效過濾有害光源藍色光譜段，保護視力，表面防眩光涂層技術，對光線作慢反射處理，防止環境反光影響觀看效果，支持真4K全高清畫質，可插拔抽拉的一體主板，在有限的售后維修環境中，可快速的完成檢修維護，高效快捷。
（4）五指息屏/點亮功能
通過在顯示區域中手勢按壓精準識別，可點亮/關閉智慧黑板的背光，使用方便。
（5）觸摸操控與顯示一體，全貼合工藝
多達10點先進納米銀電容觸控技術，滿足多人同時使用，采用全貼合工藝技術，接近178度的可視角，極大的改善了教室外側學生的觀看效果(側視)。

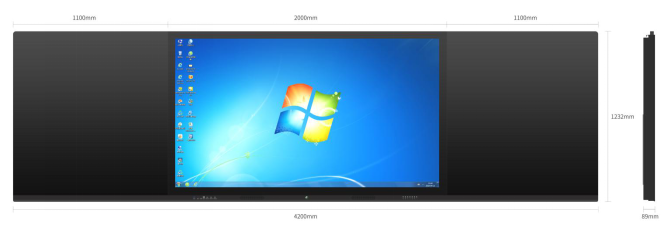

產品外形尺寸
安裝說明
該產品方案采用兩種安裝方式，分為壁掛式和移動推車支架（需定制選配）兩種。

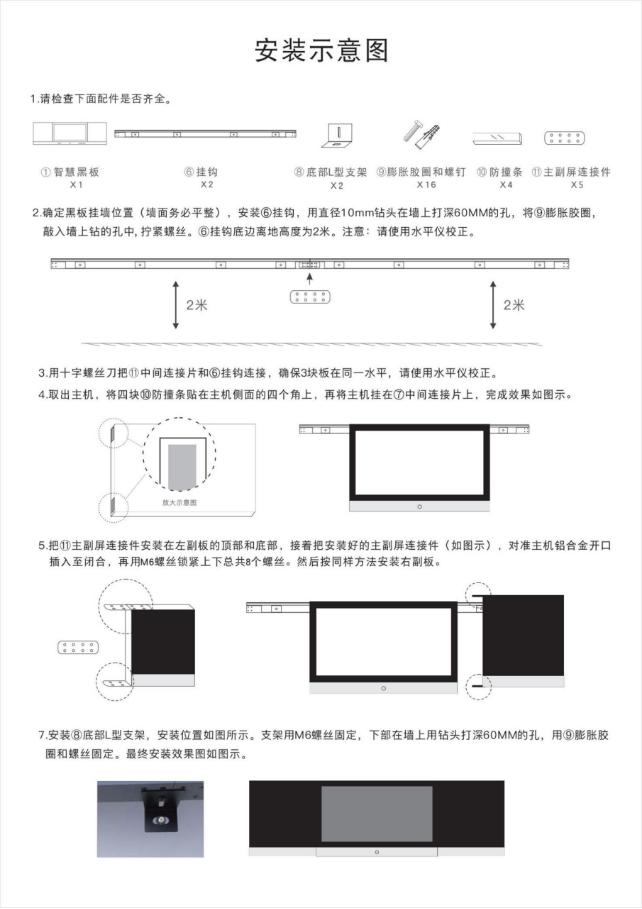

如采用壁掛式安裝，要求離地距離0.95米且墻體承重能力可穩定固定壁掛架，請參閱附頁安裝示意圖。如采用移動支架推車方式使用，請在購買時咨詢本公司或設備銷售商。
其他細節：
1：推薦采用壁掛安裝方式，節省空間且使用時更方便快捷。
2：壁掛安裝用的掛鉤由3個五金鎖附件組合而成。
3：考慮到安裝時的準確對位，附件包中有提供可調節防撞膠條，實現無縫拼接固定。
4：為加強安裝的穩定性，附件包中提供有L形五金連接件，需鎖付在下側方與墻面之間。
5：項目施工前的各項開孔準備工作請與安裝施工單位仔細核對，以免重復拆裝。
6：外圍連接線建議采用隱藏布線方式，美觀整潔的同時又保證課堂的安全化教學。
產品技術參數
|
安卓系統硬件配置 |
|||||
|
主板芯號 |
炫視MSD848(8386)主板 |
||||
|
系統 |
Android 8.0嵌入式系統 |
||||
|
中央處理（CPU） |
ARM A53雙核+ARM A73雙核 1.5GHz |
||||
|
運行內存（RAM） |
2 GB |
||||
|
系統內存（ROM） |
16 GB |
||||
|
按鍵、主板輸入/輸出接口配置 |
|||||
|
前置按鍵 |
前置8個物理快捷按鍵（7個功能按鍵+1個開關機按鍵） |
||||
|
USB輸入 |
5路[含前置A型USB2.0*3，前置USB3.0*1，板載A型USB2.0*1 ] |
||||
|
USB輸出 |
2路（含前置1路方形 For 前置HDMI Touch out，板載1路A型For HDMI1和HDMI2 Touch out） |
||||
|
網絡輸入 |
? 1路RJ45以太網接口(IN) ? 3路外置Wi-Fi天線 （含標配5G熱點2路WiFi天線） |
||||
|
音頻輸出 |
? 1路耳機 ? 1路數字同軸 |
||||
|
集控接口 |
1路 RS232 |
||||
|
視頻輸入 |
? 1路 VGA IN ? 3路HDMI IN （含前置1路） ? 1路YPbPr（Mini 3合1） |
||||
|
音頻輸入 |
? 1路AV立體聲 ? 1路PC-VGA輸入 1路前置模擬MIC輸入（可選配） |
||||
|
TV輸入 |
1路（75Ω IEC標準F型） |
||||
|
顯示特性 |
|||||
|
產品型號 |
N82W6 |
N85W6 |
N86W6 |
||
|
亮度 |
350cd/㎡+20/-30 |
||||
|
（依使用的液晶玻璃型號不同，此亮度值僅供參考！） |
|||||
|
顯示比例 |
16:9 |
||||
|
對比度 |
5000：1 |
||||
|
物理分辨率 |
H3840*V2160 （4K） |
||||
|
顯示色彩 |
10Bit, 16.7M |
||||
|
觀看視角 |
H/V：178/178度 |
||||
|
使用壽命 |
≧ 120000 小 時 |
||||
|
顯示屏防護 |
4mm鋼化防爆防眩目玻璃 |
||||
|
整機電氣性能/結構尺寸 |
|||||
|
整機外形尺寸（可選） |
L4200 * H1232 * W89 mm |
||||
|
顯示尺寸 |
82英寸 |
85英寸 |
86英寸 |
||
|
主板裸機凈重（KG） |
87 Kg |
93 Kg |
93 Kg |
||
|
主板整機毛重（KG） |
103Kg |
109Kg |
109Kg |
||
|
副板裸機凈重（KG） |
37 Kg |
37 Kg |
37 Kg |
||
|
副板整機毛重（KG） |
46 Kg |
46 Kg |
46 Kg |
||
|
壁掛架毛重（KG） |
10 Kg |
||||
|
組合方式 |
拼接式雙副屏書寫黑板+一體機主屏 |
||||
|
安裝方式 |
支持掛墻式安裝 / 移動支架推車兩種方式 |
||||
|
紙箱包裝尺寸
|
主板包裝尺寸 |
L2143*H1367*W240 mm |
|||
|
副板包裝尺寸 |
L1380*H1231*W268 mm |
||||
|
壁掛件包裝尺寸 |
L1500*H140*W140 mm |
||||
|
揚聲器功率 |
2*15W |
||||
|
電源輸入 |
AC 160~240V 50/60Hz |
||||
|
整機功率 |
450W（Max） |
||||
|
待機功率 |
0.5 W |
||||
|
觸控模塊特性 |
|||||
|
觸摸感應技術 |
電容投射式 |
||||
|
書寫特性 |
黑板表面支持粉筆、水筆、無塵粉筆、液態水筆書寫 |
||||
|
響應時間 |
5ms |
||||
|
識別點數 |
10點 |
||||
|
觸摸分辨率 |
H32768 * V32768 |
||||
|
控制特性
|
支持紅外遙控控制 |
||||
|
支持物理按鍵控制 |
|||||
|
支持全功能OSD 菜單觸控操作 |
|||||
|
磁性吸附功能（客戶選配） |
黑板兩側可支持 |
||||
OPS 電腦模塊參數說明
|
OPS模塊負載輸出參數 |
|
|
尺寸型號 |
82～86英寸 |
|
OPS 供電電壓 |
17V-21V DC |
|
額定輸出電流 |
7.0A |
|
峰值輸出電流 |
8.0A |
|
額定負載功率 |
135W |
|
支持接口類型 |
符合 Intel 開放式可插拔規范的 OPS-C 80 針盲插 JAE 接口 |
|
兼容機箱尺寸 |
L196*W180*H33~42mm（推薦使用高度 42mm） |
| OPS輸出分辨率 |
最大支持3840*2160p@30Hz輸出 |
